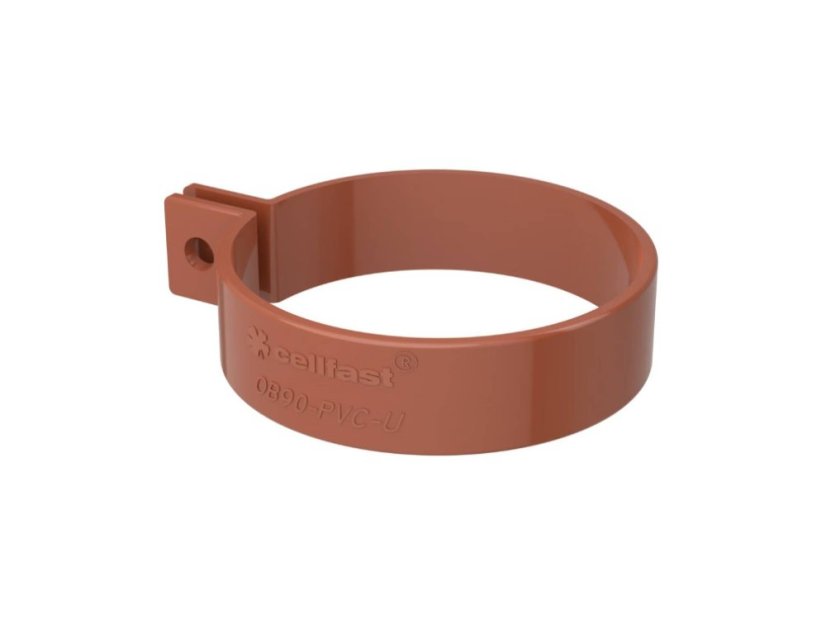

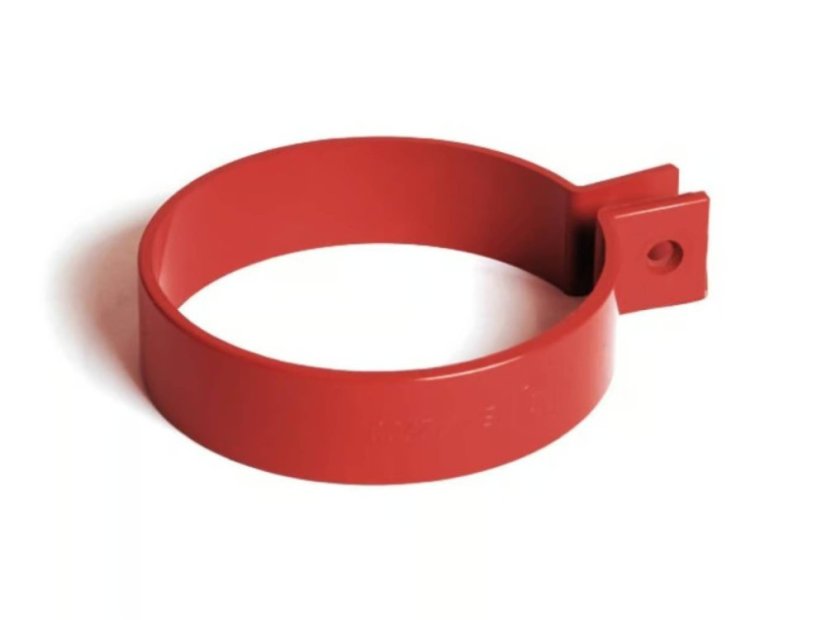

Plastová objímka svodu PVC 90 mm - Barva: cihlově červená
Plastová objímka svodu PVC 90 mm - Barva: cihlově červená
Plastová objímka svodu PVC 90 mm je kompatibilní s dalšími okapovými komponenty z okapového systému 125 / 90 mm. Využívá se k uchycení svodové roury k fasádě budovy a vyniká odolností vůči UV záření a korozi. Více
Výrobce: CovernitKód produktu: 62-156 Hmotnost: 0.04 kg
Plastová objímka svodu PVC 90 mm je kompatibilní s dalšími okapovými komponenty z okapového systému 125 / 90 mm. Využívá se k uchycení svodové roury k fasádě budovy a vyniká odolností vůči UV záření a korozi. Více
Výrobce: CovernitKód produktu: 62-156 Hmotnost: 0.04 kg
Plastová objímka svodu PVC 90 mm drží okapový svod u fasády. Objímka svod obejme, dotáhne se a trnem se ukotví do zdiva nebo do dřeva - svod tak nekmitá ve větru a nepřenáší zatížení do kotlíku.
Je vyrobena z materiálu koextrudované PVC s vrstvou PMMA a patří do pro plastový okapový systém 125 / 90 mm a plastový okapový systém 100 / 90 mm. Šířka odpovídá svodu 90 mm. Objímka nechává svodu prostor pro dilataci, což je u plastu nutné - teplem mění délku.
Hlavní výhody objímky
Montáž objímky
Do fasády se nejprve osadí trn objímky svodu pvc v délce podle tloušťky zateplení a odsazení svodu od zdi. Na trn se nasadí objímka, svod se do ní vloží a objímka se dotáhne. Objímka se osazuje zhruba každé 2 metry a nesmí se dotáhnout natolik, aby svodu bránila v dilataci.
Technické parametry
| Materiál | koextrudované PVC s vrstvou PMMA |
|---|---|
| Šířka svodu | 90 mm |
| Okapový systém | 125 / 90 mm a 100 / 90 mm |
| Kotvení | trn do zdiva nebo dřeva (délky 160, 180 a 220 mm) |
| Barva | hnědá, antracit |
Objímky svodu: kterou zvolit
Objímka musí odpovídat šířce svodu a materiálu zbytku systému. Rozhoduje tedy systém, ve kterém okap stavíte.
| Objímka | Materiál | Šířka svodu | Systém | Barvy |
|---|---|---|---|---|
| Lakovaná objímka svodu 100 mm | polakovaný plech | 100 mm | 333 / 100 mm | RAL 7016 antracit, RAL 8017 hnědá |
| Lakovaná objímka svodu 80 mm | polakovaný plech | 80 mm | 250 / 80 mm | RAL 7016 antracit, RAL 8017 hnědá, RAL 3009 červená |
| Pozinkovaná objímka svodu 100 mm | pozinkovaný plech | 100 mm | 333 / 100 mm | pozink |
| Pozinkovaná objímka svodu 80 mm | pozinkovaný plech | 80 mm | 250 / 80 mm | pozink |
| Lakovaná okapová objímka svodu SQUARE 100 mm | polakovaný plech | 100 mm (hranatá) | SQUARE 120 / 100 mm | antracit |
| Plastová objímka svodu PVC 63 mm | PVC | 63 mm | 75 / 63 mm a 100 / 63 mm | hnědá, antracit |
| Plastová objímka svodu PVC 90 mm | PVC | 90 mm | 125 / 90 mm a 100 / 90 mm | hnědá, antracit |
Vyberte objímku podle systému, ve kterém máte žlab a svod. Kovové objímky se kotví ocelovým trnem, plastové trnem pro plastový systém - délku trnu volte podle tloušťky zateplení a odsazení svodu od zdi.
Často kladené otázky
Po kolika metrech se objímky osazují?
Zhruba po dvou metrech, tedy jedna objímka na každý díl svodu. Jedna objímka patří vždy pod spoj dvou kusů, aby jej podepřela.
Jakou délku trnu zvolit?
Podle tloušťky zateplení a podle toho, jak daleko od zdi má svod vést. Trn musí do nosného zdiva zasahovat dostatečně hluboko, ne jen do izolace. Na výběr jsou délky 160, 180 a 220 mm.
Pasuje objímka i na jiný systém?
Ne, šířka objímky odpovídá svodu 90 mm. Na svod jiného průměru nedosedne.
Schéma plastových okapů a montážní návod
Plastový okapový systém Covernit představuje lehké a praktické řešení pro bezpečný odvod dešťové vody ze střech rodinných domů, zahradních staveb, přístřešků, garáží i dalších objektů. Plastové provedení nepodléhá korozi, má nízkou hmotnost a nevyžaduje pravidelné ochranné nátěry.
Jednotlivé části systému jsou navržené tak, aby kompenzovaly dilatační změny. Žlaby se spojují posuvně pomocí spojek s pružným těsněním a u svodových rour se ponechává předepsaná montážní vůle. Správně zvolený a namontovaný systém tak zajišťuje spolehlivé odvodnění i při měnících se venkovních teplotách.
