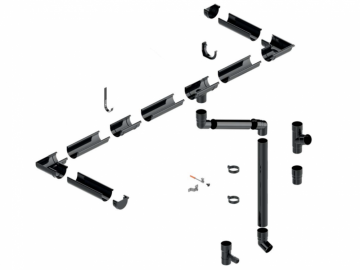

Schéma pozinkovaného okapového systému

Očíslované schéma součástí pozinkovaného okapového systému Covernit
  1. Okapový žlab 250 mm / 2 m 250 mm / 3 m 250 mm / 4 m 333 mm / 2 m 333 mm / 3 m 333 mm / 4 m
  2. Krokvový žlabový hák – rovný Pro žlab 250 mm Pro žlab 333 mm
  3. Krokvový žlabový hák – stáčený Varianta háku se volí podle směru montáže a konstrukce krovu.
  4. Čelní žlabový hák 250 mm 333 mm
  5. Odtokový kotlík 250 / 80 mm 333 / 100 mm
  6. Spojka žlabu 250 mm 333 mm
  7. Vnitřní roh žlabu 250 mm 333 mm
  8. Univerzální čelo žlabu s těsněním 250 mm 333 mm
  9. Vnější roh žlabu 250 mm 333 mm
  10. Trn k objímce svodu Zobrazit produkt
  11. Stabilizační příruba objímky Doplňkový prvek pro stabilní upevnění trnu v oblasti fasády.
  12. Svodová roura 80 mm / 2 m 80 mm / 3 m 100 mm / 2 m 100 mm / 3 m
  13. Objímka svodové roury 80 mm 100 mm
  14. Spojka svodové roury 80 mm 100 mm
  15. Odbočka / napojení do svodu 80 mm 100 mm
  16. Čisticí kus svodu Doplňkový prvek umožňující kontrolu a odstranění nečistot ze spodní části svodu.
  17. Svodové koleno 72° 80 mm 100 mm
  18. Výtokové koleno 80 mm 100 mm Stejný typ kolena lze podle sestavy použít také pro ukončení svodu.
  19. Geiger / lapač střešních splavenin Zobrazit produkt

Rádce

Schéma pozinkovaných okapů a montážní návod

Schéma pozinkovaných okapů a montážní návod

Pozinkovaný okapový systém Covernit představuje pevné a dlouhodobé řešení pro bezpečný odvod dešťové vody ze střech rodinných domů, hospodářských objektů, garáží, přístřešků i dalších staveb. Jednotlivé prvky jsou vyrobené z kvalitního ocelového plechu chráněného vrstvou zinku, která omezuje vznik koroze a zvyšuje odolnost vůči povětrnostním vlivům.

Kovová konstrukce dobře odolává běžnému mechanickému namáhání a přirozený pozinkovaný povrch se hodí pro novostavby i rekonstrukce. Kompletní systém zahrnuje žlaby, svody, háky, kotlíky, spojky, rohy, čela, objímky a další doplňky potřebné k sestavení funkčního odvodu vody.
